MGTSV矿用光缆
MGTSV矿用光缆

mgtsv矿用光缆

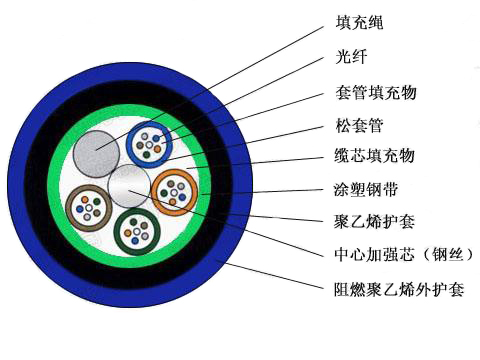

MGTSV矿用光缆的结构是将250µm光纤套入高模量材料制成的松套管中,松套管内填充防水化合物。缆芯的中心是一根金属加强芯,对于某些芯数的光缆来说,金属加强芯外还需挤上一层聚乙烯(PE)。松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯,缆芯内的缝隙充以阻水填充物。双面涂塑钢带(PSP)纵包后挤制一层PE内护套再挤制一层蓝色阻燃PVC外护套成缆。


MGTSV矿用光缆不仅继承了光纤光缆的全部性能外,还因为煤矿行业的特殊要求而增设了许多特殊性能,主要增设的性能为阻燃特性、防鼠特性(矿井特殊环境),因煤矿、金矿、铁矿等矿井,特别是煤矿为事故多发地,为确保意外发生时仍然保证通讯畅通,减少损失,国家安全生产监督管理局(国家煤矿安全监察局)强制要求用于煤矿的所有产品,也包括通讯光缆在内的安全认证即:矿用产品安全标志认证。


MGTSV矿用光缆特点:

具有良好的机械性能和温度性能

松套管材料本身有良好的耐水性能和较高的强度

管内充以特种油膏,对光纤进行了关键性的保护

良好的抗压性

双面涂塑钢带(PSP)提高光缆的抗透潮能力,同时有防鼠的功能

良好的阻水材料防止光缆纵向渗水

采用蓝色阻燃PVC进行二次护套,使光缆具有良好的阻燃效果


MGTSV矿用光缆规格:

光缆型号

(以2纤递增)

光纤数

允许拉伸力

长期/短期

N

允许压扁力

长期/短期

N/100mm

弯曲半径

静态/动态

mm

MGTSV-2~144芯2~144600/1500300/100010D/20D


储存、使用温度:-40℃至+80℃。


MGTSV矿用光缆敷设:

斜井、平巷、竖井
