GYTZA53松套层绞式加强芯铠装阻燃光缆
GYTZA53松套层绞式加强芯铠装阻燃光缆

GYTZA53松套层绞式加强芯铠装阻燃光缆

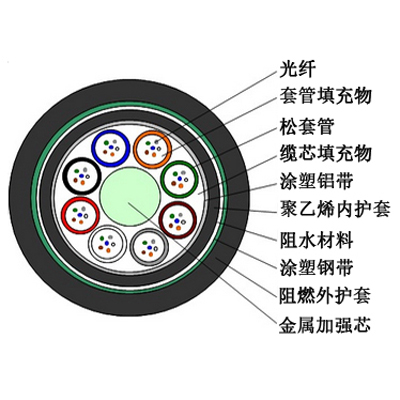

GYTZA53光缆的结构是将250µm光纤套入高模量材料制成的松套管中,松套管内填充防水化合物。缆芯的中心是一根金属加强芯,对于某些芯数的光缆来说,金属加强芯外还需挤上一层聚乙烯(PE)。松套管和填充绳围绕中心加强芯绞合成紧凑和圆形的缆芯,缆芯内的缝隙充以阻水填充物。涂塑铝带(APL)纵包后挤上一层聚乙烯内护套,双面涂塑钢带(PSP)纵包后挤制阻燃外护套成缆。


产品标准

GYTZA53光缆符合 YD/T 1114 和 IEC 60794-1标准。



产品特点

•具有很好的机械性能、温度特性和阻燃性能

•松套管材料本身具有良好的耐水解性能和较高的强度

•管内充以特种油膏,对光纤进行了关键性保护

•良好的抗压性和柔软性


GYTZA53采用下列措施来确保光缆的防水性能:

-单根金属中心加强芯

-松套管内填充特种防水化合物

-完全缆芯填充

-涂塑铝带(APL)防潮层

-双面涂塑钢带(PSP)提高光缆的抗透潮能力

-良好的阻水材料防止光缆纵向渗水



结构参数

光缆型号

(以2纤递增)

光纤数

允许拉伸力

长期/短期

N

允许压扁力

长期/短期

N/100mm

弯曲半径

静态/动态

mm

GYTZA53-2~216芯2~2161000/30001000/300012.5D/25D

储存、使用温度:-40℃至+70℃。


光学特性

光纤类型G.652DG.655D
衰减  (+20℃)
@1310nm≤0.36 dB/km≤0.40 dB/km
@1550nm≤0.22 dB/km≤0.23 dB/km

光缆截止波长

≤1260nm≤1450nm


光纤类型50/125µm62.5/125µm
衰减  (+20℃)
@850nm≤3.0 dB/km≤3.3 dB/km
@1300nm≤1.0 dB/km≤1.0 dB/km
带宽@850nm≥500 MHz·km≥200 MHz·km
@1300nm≥500 MHz·km≥500 MHz·km

数值孔径

0.200±0.015NA0.275±0.015NA


适用:管道、架空、直埋
