GYTA层绞式室外铠装单模管道24芯 36芯 48芯 60芯光缆厂家
GYTA层绞式室外铠装单模管道24芯 36芯 48芯 60芯光缆厂家

4芯架空光缆

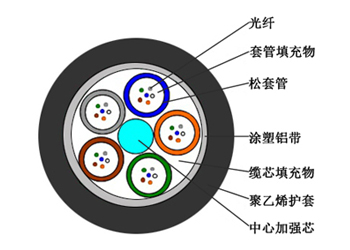

GYTA光缆的结构是将250µm光纤套入高模量材料制成的松套管中,松套管内填充防水化合物。缆芯的中心是一根金属加强芯,对于某些芯数的光缆来说,金属加强芯外还需挤上一层聚乙烯(PE)。松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯,缆芯内的缝隙充以阻水填充物。涂塑铝带(APL)纵包后挤制聚乙烯护套成缆。


宏汇是室外光缆生产厂家,型号齐全,支持2~288芯定制,GYTA光缆常用芯数现货供应,如需咨询4芯光缆价格、12芯光缆价格、24芯光缆价格、48芯光缆价格、96芯光缆价格等,请联系客服或来电:189 2235 2488(微信同号)。


产品标准

GYTA光缆符合YD/T 901 和 IEC 60794-1标准。


产品特点

具有很好的机械性能和温度特性

松套管材料本身具有良好的耐水解性能和较高的强度

管内充以特种油膏,对光纤进行了关键性保护

特别设计的紧密的光缆结构,有效防止套管回缩

PE护套具有很好的抗紫外辐射性能


GYTA光缆采用下列措施来确保光缆的防水性能:

 单根钢丝中心加强芯

 松套管内填充特种防水化合物

 完全缆芯填充

 涂塑铝带(APL)防潮层


结构参数

光缆型号

(以2纤递增)

光纤数

允许拉伸力

长期/短期

N

允许压扁力

长期/短期

N/100mm

弯曲半径

静态/动态

mm

GYTA-2~288芯2~288600/1500300/100010D/20D

储存、使用温度:-40℃至+70℃。


光学特性

光纤类型G.652DG.655D
衰减  (+20℃)
@1310nm≤0.36 dB/km≤0.40 dB/km
@1550nm≤0.22 dB/km≤0.23 dB/km

光缆截止波长

≤1260 nm≤1450 nm


光纤类型50/125µm62.5/125µm
衰减  (+20℃)
@850nm≤3.3 dB/km≤3.5 dB/km
@1300nm≤1.2 dB/km≤1.2 dB/km
带宽@850nm≥500 MHz·km≥200 MHz·km
@1300nm≥500 MHz·km≥500 MHz·km

数值孔径

0.200±0.015NA0.275±0.015NA


适用:管道、架空
