GYFXY中心管式非金属非铠装光缆
GYFXY中心管式非金属非铠装光缆

GYFXY中心管式非金属非铠装光缆

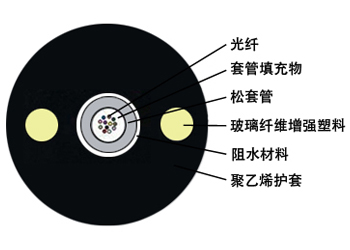

GYFXY光缆的结构是将250µm光纤套入高模量材料制成的松套管中,松套管内填充防水合物。松套管外加阻水材料以保证光缆纵向阻水,两侧放置两根平行玻璃纤维增强塑料(FRP)后挤制聚乙烯护套成缆。


产品标准

GYFXY光缆符合 YD/T 769标准。


产品特点

具有很好的机械性能和温度特性

松套管材料本身具有良好的耐水解性能和较高的强度

管内充以特种油膏,对光纤进行了关键性保护

两根平行FRP保证光缆的抗拉强度

PE护套具有很好的抗紫外辐射性能

直径小、重量轻、容易敷设

较长的交货长度


结构参数

光缆型号

(以2纤递增)

光纤数

允许拉伸力

长期/短期

N

允许压扁力

长期/短期

N/100mm

弯曲半径

静态/动态

mm

GYFXY-2~12芯2~12400/1000300/100010D/20D

储存、使用温度:-40℃至+70℃。


光学特性

光纤类型G.652DG.655D
衰减  (+20℃)
@1310nm≤0.36 dB/km≤0.40 dB/km
@1550nm≤0.22 dB/km≤0.23 dB/km

光缆截止波长

≤1260nm≤1450nm


光纤类型50/125µm62.5/125µm
衰减  (+20℃)
@850nm≤3.0 dB/km≤3.3 dB/km
@1300nm≤1.0 dB/km≤1.0 dB/km
带宽@850nm≥500 MHz·km≥200 MHz·km
@1300nm≥500 MHz·km≥500 MHz·km

数值孔径

0.200±0.015NA0.275±0.015NA


适用:架空
