GYDXTW中心管式轻铠装光纤带光缆
GYDXTW中心管式轻铠装光纤带光缆

GYDXTW中心管式轻铠装光纤带光缆

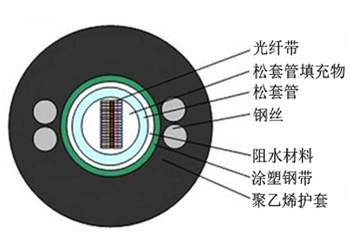

GYDXTW光缆的结构是将12芯光纤带套入高模量材料制成的松套管中,松套管内填充防水化合物。松套管外用一层双面涂塑钢带(PSP)纵包,钢带和松套管之间加阻水材料以保证光缆的紧凑和纵向阻水,两侧放置两根平行钢丝后挤制聚乙烯护套成缆。


产品标准

GYDXTW光缆符合 YD/T 981.3 标准。


产品特点

具有很好的机械性能和温度特性

松套管材料本身具有良好的耐水解性能和较高的强度

管内充以特种油膏,对光纤进行了关键性保护

良好的抗压性和柔软性

双面涂塑钢带(PSP)提高光缆的抗透潮能力

两根平行钢丝保证光缆的抗拉强度

采用12 芯光纤带,应用灵活

直径小、重量轻、容易敷设

较长的交货长度


结构参数

光缆型号

(以2纤递增)

光纤带数

×

每带芯数

允许拉伸力

长期/短期

N

允许压扁力

长期/短期

N/100mm

弯曲半径

静态/动态

mm

GYDXTW-72芯6×12600/1500300/100010D/20D
GYDXTW-96芯8×12600/1500300/100010D/20D
GYDXTW-144芯12×12600/1500300/100010D/20D
GYDXTW-216芯18×12600/1500300/100010D/20D
GYDXTW-288芯24×12600/1500300/100010D/20D

储存、使用温度:-40℃至+70℃。


光学特性

光纤类型G.652DG.655D
衰减  (+20℃)
@1310nm≤0.36 dB/km≤0.40 dB/km
@1550nm≤0.22 dB/km≤0.23 dB/km

光缆截止波长

≤1260nm≤1450nm


光纤类型50/125µm62.5/125µm
衰减  (+20℃)
@850nm≤3.0 dB/km≤3.3 dB/km
@1300nm≤1.0 dB/km≤1.0 dB/km
带宽@850nm≥500 MHz·km≥200 MHz·km
@1300nm≥500 MHz·km≥500 MHz·km

数值孔径

0.200±0.015NA0.275±0.015NA


适用:管道、架空
