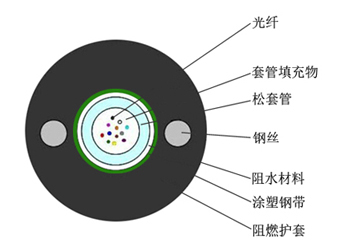

MGXTW光缆的结构是将250µm光纤套入高模量材料制成的松套管中,松套管内填充防水化合物。松套管外用一层双面涂塑钢带(PSP)纵包,钢带和松套管之间加阻水材料以保证光缆的紧凑和纵向阻水,两侧放置两根平行钢丝后挤制阻燃护套成缆。


产品标准

MGXTW 光缆符合 YD/T 769 标准。


产品特点

•  具有很好的机械性能和温度特性

•  松套管材料本身具有良好的耐水解性能和较高的强度

•  管内充以特种油膏,对光纤进行了关键性保护

•  特种护套材料具有优异的阻燃性能

•  良好的抗压性和柔软性

•  双面涂塑钢带(PSP)提高光缆的抗透潮能力

•  两根平行钢丝保证光缆的抗拉强度

•  直径小、重量轻、容易敷设

•  较长的交货长度


结构参数

光缆型号

(以2纤递增)

光纤数

允许拉伸力

长期/短期

N

允许压扁力

长期/短期

N/100mm

弯曲半径

静态/动态

mm

MGXTW-2~12芯2~12600/1500300/100010D/20D
MGXTW-2~12芯2~121000/30001000/300010D/20D

储存、使用温度:-40℃至+70℃。


光学特性

光纤类型G.652DG.655D
衰减  (+20℃)
@1310nm≤0.36 dB/km≤0.40 dB/km
@1550nm≤0.22 dB/km≤0.23 dB/km

光缆截止波长

≤1260nm≤1450nm


光纤类型50/125µm62.5/125µm
衰减  (+20℃)
@850nm≤3.0 dB/km≤3.0 dB/km
@1300nm≤1.0 dB/km≤1.0 dB/km
带宽@850nm≥600 MHz·km≥200 MHz·km
@1300nm≥1200 MHz·km≥600 MHz·km

数值孔径

0.200±0.015NA0.275±0.015NA


适用:管道、架空
