MGTS松套层绞式煤矿用阻燃光缆
MGTS松套层绞式煤矿用阻燃光缆

MGTS松套层绞式煤矿用阻燃光缆

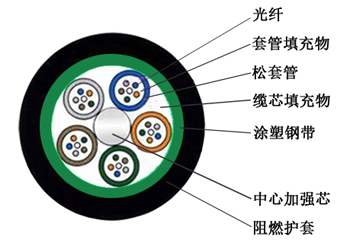

MGTS光缆的结构是将250µm光纤套入高模量材料制成的松套管中,松套管内填充防水化合物。缆芯的中心是一根金属加强芯,对于某些芯数的光缆来说,金属加强芯外还需挤上一层聚乙烯(PE)。松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯,缆芯内的缝隙充以阻水填充物。双面涂塑钢带(PSP)纵包后挤制阻燃护套成缆。


产品标准

MGTS光缆符合 YD/T 901 和 MT386 标准;通过煤安(MA)认证。

产品特点
具有很好的机械性能和温度特性
松套管材料本身具有良好的耐水解性能和较高的强度
管内充以特种油膏,对光纤进行了关键性保护
特别设计的紧密的光缆结构,有效防止套管回缩
良好的抗压性和柔软性

特种护套材料具的优异的阻燃性能


采用下列措施来确保光缆的防水性能:
单根钢丝中心加强芯
松套管内填充特种防水化合物
完全缆芯填充
双面涂塑钢带(PSP)提高光缆的抗透潮能力


结构参数

光缆型号

(以2纤递增)

光纤数

允许拉伸力

长期/短期

N

允许压扁力

长期/短期

N/100mm

弯曲半径

静态/动态

mm

MGTS-2~144芯2~144600/1500300/100010D/20D

储存、使用温度:-40℃至+70℃。


光学特性

光纤类型G.652DG.655D
衰减  (+20℃)
@1310nm≤0.36 dB/km≤0.40 dB/km
@1550nm≤0.22 dB/km≤0.23 dB/km

光缆截止波长

≤1260nm≤1450nm


光纤类型50/125µm62.5/125µm
衰减  (+20℃)
@850nm≤3.0 dB/km≤3.0 dB/km
@1300nm≤1.0 dB/km≤1.0 dB/km
带宽@850nm≥600 MHz·km≥200 MHz·km
@1300nm≥1200 MHz·km≥600 MHz·km

数值孔径

0.200±0.015NA0.275±0.015NA


适用:管道、架空、直埋
