GYFTY松套层绞式非金属加强芯非铠装光缆
GYFTY松套层绞式非金属加强芯非铠装光缆

GYFTY松套层绞式非金属加强芯非铠装光缆

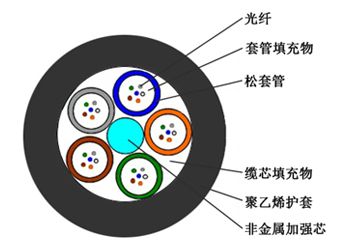

GYFTY光缆的结构是将单模或多模光纤套入由高模量的聚酯材料做成的松套管中,套管内填充防水化合物。缆芯的中心是一根玻璃纤维增强塑料(FRP),松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯,缆芯内的缝隙充以阻水填充物。缆芯外挤上一层聚乙烯护套成缆。


产品标准

GYFTY光缆符合 YD/T 901 和 IEC 60794-1 标准。


产品特点
.具有很好的机械性能和温度特性
.松套管材料本身具有良好的耐水解性能和较高的强度

.管内充以特种油膏,对光纤进行了关键性保护
.良好的抗压性和柔软性
.采用下列措施来确保光缆的防水性能:
  -单根非金属中心加强芯
  -松套管内填充特种防水化合物
  -完全缆芯填充


结构参数

光缆型号

(以2纤递增)

光纤数

允许拉伸力

长期/短期

N

允许压扁力

长期/短期

N/100mm

弯曲半径

静态/动态

mm

GYFTY-2~72芯2~72400/1000300/100010D/20D
GYFTY-2~72芯2~72600/1500300/100010D/20D
GYFTY-2~144芯2~1441000/3000300/100010D/20D

储存、使用温度:-40℃至+70℃。


光学特性

光纤类型G.652DG.655D
衰减  (+20℃)
@1310nm≤0.36 dB/km≤0.40 dB/km
@1550nm≤0.22 dB/km≤0.23 dB/km

光缆截止波长

≤1260nm≤1450nm


光纤类型50/125µm62.5/125µm
衰减  (+20℃)
@850nm≤3.0 dB/km≤3.3 dB/km
@1300nm≤1.0 dB/km≤1.0 dB/km
带宽@850nm≥500 MHz·km≥200 MHz·km
@1300nm≥500 MHz·km≥500 MHz·km

数值孔径

0.200±0.015NA0.275±0.015NA


适用:管道、架空
