GYXY中心管式非铠装光缆
GYXY中心管式非铠装光缆

GYXY中心管式非铠装光缆

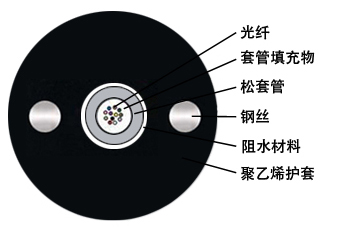

GYXY光缆的结构是将单模或多模光纤套入由高模量的聚酯材料做成的松套管中,套管内填充防水化合物。松套管外加阻水材料以保证光缆纵向阻水,两侧放置两根平行钢丝后挤制聚乙烯护套成缆。

产品标准

GYXY光缆符合 YD/T 769 标准。


产品特点
.具有很好的机械性能和温度特性
.松套管材料本身具有良好的耐水解性能和较高的强度

.管内充以特种油膏,对光纤进行了关键性保护

.两根平行钢丝保证光缆的抗拉强度

.聚乙烯(PE)护套具有很好的抗紫外辐射性能

.直径小、重量轻、容易敷设


结构参数

光缆型号

(以2纤递增)

光纤数

允许拉伸力

长期/短期

N

允许压扁力

长期/短期

N/100mm

弯曲半径

静态/动态

mm

GYXY-2~12芯2~12600/1500300/100010D/20D

储存、使用温度:-40℃至+70℃。


光学特性

光纤类型G.652DG.655D
衰减  (+20℃)
@1310nm≤0.36 dB/km≤0.40 dB/km
@1550nm≤0.22 dB/km≤0.23 dB/km

光缆截止波长

≤1260nm≤1450nm


光纤类型50/125µm62.5/125µm
衰减  (+20℃)
@850nm≤3.0 dB/km≤3.3 dB/km
@1300nm≤1.0 dB/km≤1.0 dB/km
带宽@850nm≥500 MHz·km≥200 MHz·km
@1300nm≥500 MHz·km≥500 MHz·km

数值孔径

0.200±0.015NA0.275±0.015NA


适用:管道、架空
