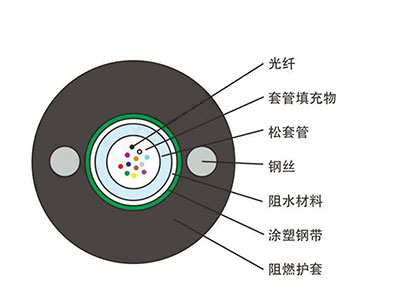

GYXTZW光缆的结构是将250µm光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。松套管外用一层双面涂塑钢带（PSP）纵包，钢带和松套管之间加阻水材料以保证光缆的紧凑和纵向阻水，两侧放置两根平行钢丝后挤制阻燃护套成缆。
产品标准
GYXTZW光缆符合YD/T 769 和 YD/T1114标准。
产品特点
具有很好的机械性能和温度特性
松套管材料本身具有良好的耐水解性能和较高的强度
管内充以特种油膏，对光纤进行了关键性保护
特种护套材料具有优异的阻燃性能
良好的抗压性和柔软性
双面涂塑钢带（PSP）提高光缆的抗透潮能力
两根平行钢丝保证光缆的抗拉强度
直径小、重量轻、容易敷设
较长的交货长度
结构参数
光缆型号 (以2纤递增) | 光纤数 | 允许拉伸力 长期/短期 N | 允许压扁力 长期/短期 N/100mm | 弯曲半径 静态/动态 mm |
| GYXTZW-2~12芯 | 2~12 | 600/1500 | 300/1000 | 10D/20D |
| GYXTZW-2~12芯 | 2~12 | 1000/3000 | 1000/3000 |
储存、使用温度：-40℃至+70℃。
光学特性
| 光纤类型 | G.652D | G.655D |
衰减 (+20℃)
| @1310nm | ≤0.36 dB/km | ≤0.40 dB/km |
| @1550nm | ≤0.22 dB/km | ≤0.23 dB/km |
光缆截止波长 | ≤1260nm | ≤1450nm |
| 光纤类型 | 50/125µm | 62.5/125µm |
衰减 (+20℃)
| @850nm | ≤3.0 dB/km | ≤3.3 dB/km |
| @1300nm | ≤1.0 dB/km | ≤1.0 dB/km |
| 带宽 | @850nm | ≥500 MHz·km | ≥200 MHz·km |
| @1300nm | ≥500 MHz·km | ≥500 MHz·km |
数值孔径 | 0.200±0.015NA | 0.275±0.015NA |
适用：管道、架空
