GYTC8A八字型光缆
GYTC8A八字型光缆

GYTC8A八字型光缆

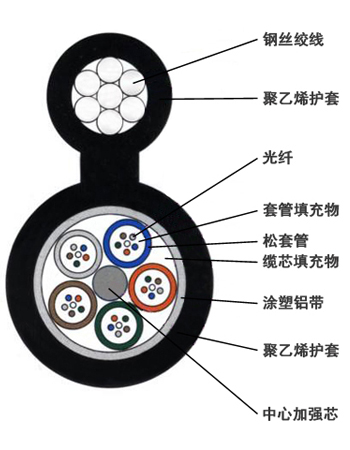

GYTC8A光缆的结构是将250µm光纤套入高模量材料制成的松套管中,松套管内填充防水化合物。缆芯的中心是一根金属加强芯,松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯。缆芯用一层涂塑铝带(APL)纵包后,和钢丝绞线集成到一个8字型的聚乙烯护套内。


产品标准

GYTC8A光缆符合YD/T 1155和IEC 60794-1标准。


技术特点

• 钢丝绞线具有极高的抗拉强度,便于自承式架空敷设,降低安装成本

• 光缆具有很好的机械性能和温度特性

• 松套管材料本身具有良好的耐水解性能和较高的强度

• 管内充以特种油膏,对光纤进行了关键性保护

• 采用下列措施来确保光缆的防水性能:

 -单根钢丝中心加强芯

 -松套管内填充特种防水化合物

 -完全缆芯填充

 -涂塑铝带(APL)防潮层



• 吊线钢丝有1.2mm和1.6mm两种


结构参数

光缆型号

(以2纤递增)

光纤数

允许拉伸力

长期/短期

N

允许压扁力

长期/短期

N/100mm

弯曲半径

静态/动态

mm

GYTC8A-2~60芯2~60根据吊线钢丝直径300/100010D/20D

储存、使用温度:-40℃至+70℃。


光学特性

光纤类型G.652DG.655D
衰减  (+20℃)
@1310nm≤0.36 dB/km≤0.40 dB/km
@1550nm≤0.22 dB/km≤0.23 dB/km

光缆截止波长

≤1260nm≤1450nm


光纤类型50/125µm62.5/125µm
衰减  (+20℃)
@850nm≤3.0 dB/km≤3.3 dB/km
@1300nm≤1.0 dB/km≤1.0 dB/km
带宽@850nm≥500 MHz·km≥200 MHz·km
@1300nm≥500 MHz·km≥500 MHz·km

数值孔径

0.200±0.015NA0.275±0.015NA


适用:架空
